Using a milling machine to make one's own circuit board PCB sample

假如你想做自己的PCB,并且可以使用铣床,那么本教程将涵盖所有的基础知识。这是一个非常简单和简短的教程,可以帮助你使用它Roland PCB铣床(Roland Modela MDX-20)开始制造PCB。您将能够立即开始为您的项目制作精美的项目PCB :)本教程使用Fab模块软件包将设计文件发送到PCB铣床。

另外,如果你想手工制作,PCB,您还可以查看本教程,了解如何在家制作PCB。

安全注意事项

Modela是一种强大的功能CNC,它偶尔会产生大量的灰尘或小碎片。操作机器时一定要戴护目镜。当主轴移动时,不要触摸钻头或将手靠近电路板。

熟悉Roland Modela MDX-20 PCB Miller上的控制器

非常明显的控件:

能很好地控制电源的绿色电源按钮。

移开切割头,将底板朝向你,这样你就可以放置/看到你的切割面。

工具向上移动切割头。

工具向下移动切割头。

设置牺牲层

我们将使用铜板作为我们的牺牲层。我们需要一个牺牲层,因为如果有问题,铣钻超出预期,我们最终可能会损坏底板。牺牲层的名称表明牺牲了自己来保护基板免受任何损坏。

要做到这一点,我们将双面胶带粘贴在铜包层上,与我们想要研磨的电路板大小相同或更大。确保当你把板放在建筑板上时,你会留下一个1平方厘米的框架。确保电路板处于水平状态,并在其上方施加足够的力,使其粘附在基板上。

用于铣削的PCB板设置

如前所述,将双面粘合剂涂在待研磨板上。确保粘合剂几乎均匀放置,以保持铣削表面水平。

将双面胶带粘贴在PCB上

现在,放置牺牲层上的板,像以前一样留下1平方厘米的边框。

放置PCB板

现在在板上轻轻施加压力,使板粘附在牺牲层上。观察铣削表面,看看它是否有水平。如果不尝试在凸起区域轻轻施加压力,如果不起作用,重做粘合剂部分,以确保其水平和均匀分布。完成后,您的铣削表面准备好了。

均匀施加PCB板上的压力

将铣刀头安装在PCB铣刀上

使用Modela前面板上的“Tool-UP按钮抬起铣头。用内六角扳手轻松打开铣头上旋转部件上的六角螺母,轻轻取下现有钻头。

使用Allen键删除位置

铣削位

根据您想要的切割类型,您必须从两个可用位置进行选择。线路为1/64,边界为1/32。确保钻头放置在适当的容器中,并打开盖子。

设置Fab模块

使用离线“通过使用离线”fab软件包或在线fabmodules.org您可以通过两种方式使用该铣床。我们将在本教程中使用它Fab Modules网站,但这两种方法几乎是一样的。还有本教程的离线版本。

如果您不熟悉PCB设计,请查看本教程,它可以帮助您使用Eagle软件进行PCB布局。制作电路板布局后,您必须将其导出为黑白图像(.png)文件。铣刀去除板的黑色部分,白色部分保留为电路痕迹。用于铣刀的PCB布局示例:

PCB布局

选择“输入格式”,然后从相应的下拉菜单中选择图像(.png)。并从本地存储加载PCB跟踪。

Fab模块

请注意,图像应该是黑色和白色,不是颜色,不是灰度,而是黑色和白色。白色部分决定你的电路。 (如有必要,您可以单击“反转图像”按钮来反转图像。在输出格式下拉列表中选择“ Roland Mill(.rml )’选项。

设置原点

下一步,您需要设置PCB铣床或数控原点。这是为了让机器知道在哪里开始工作。这对于在铜板上选择所需的区域也至关重要。要做的PCB。

选择‘移动到xmin,ymin 选项。默认情况下,铣头可以移动到0:20mm,20mm,这些值你可以玩。

设置原点

现在用‘’将铣头向下移动到前面板上 Tool-Down ‘按钮,ti到达铣削表面上方约0.5厘米。

现在用艾伦内六角扳手轻松打开固定钻头的六角螺母,使钻头落在铣削表面。然后拧紧螺母。现在,铣削钻头应位于铣削表面的顶部,如图所示。

启动PCB铣削

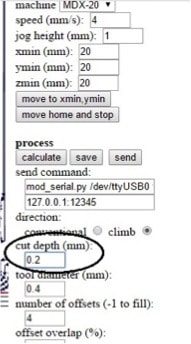

选择’process‘下拉菜单下’PCB traces选项。如上所示。在fab模块中,将切割深度调整到0左右.2-0.4mm,这对我来说似乎很有用,但随便玩吧,因为我们有牺牲层。

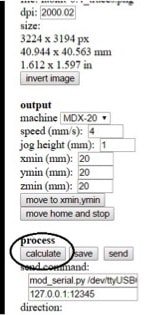

如上所示,选择“ calculate 选项。这将生成设备的工具路径。请耐心等待,因为这可能需要一些时间。一旦它完成了这个过程,它应该是这样的:



现在你可以修改它并重新计算它。一旦您对所看到的内容感到满意,请单击上面显示的“发送按钮”。一旦您将工具路径发送到设备,它应该开始切割。耐心等待,直到整个切割完成。

但是等等!暂时不要拆下铣板。真空吸尘表面,仔细观察电路,注意表面是否有不完整的切口。不完整的痕迹应看起来像上图中的闪亮凹槽。如果这样重做,整个电路的切割深度会更深。

一旦您对电路感到满意,用1/32位置更换电路板,并用边框重复相同的工艺切割电路板。请务必在工艺下拉列表中使用“PCB outline“选项。你必须使用另一个看起来像这样的人.png边框切割文件:

警告:

铣刀钻头在操作过程中可能会断裂,建议使用时戴护目镜。

切割后,操作前后始终对表面进行真空吸尘。

移动切割头可能会将手卡在外壳和外壳之间,并在操作过程中远离切割区域。

故障排除:

如果钻头在松开六角螺母时没有脱落,请尝试轻轻旋转铣头。

假如设备开始奇怪地操作,关闭主电源并打开它。

如果fabmodules网站不起作用,请确保您没有同时运行fab和fabfabmodules。试着取消并登录。打开终端并输入 mod_serve 并保持终端会话。
